一、羅氏線圈產品概述

       PEM RCTrms-3phase羅氏線圈是RCTrms工業電流傳感器的3通道版本。RCTrms-3ph有一個工業標準的4-20mA或0-5V輸出，使其成為過程控制、狀態報警或系統監控的理想選擇。RCTrms是一種用于長久安裝的交流電流傳感器。它易于安裝且易于改裝,結合了薄而靈活的環繞式Rogowski (感應)線圈和信號調節器的優點,可提供準確,真實的均方根電流測量。通常, RCTrms與SCADA系統, PLC ,數據記錄器和保護設備一起使用。

二、羅氏線圈的產品優勢

1.易于改裝

2.在空間有限的情況下易于安裝場地有限

3.羅哥夫斯基線圈的尺寸可以指定獨立于初級電流

4.與初級電流的真正有效值成正比

5.不受磁飽和度的影響

6.是過程控制、狀態報警或系統監測的理想選擇，應用范圍很廣，從電弧爐到配電。爐到配電的各種應用。

三、羅氏線圈的產品特點

1.可溯源的校準

（1）每個單元都有可追溯的校準證書

（2）無磁性材料意味著出色的線性度<0.1%讀數

2.完全隔離的測量

（1）隔離電源2kVdc

（2）羅氏線圈的額定電壓為2kVpeak（耐力測試為4kVrms/50Hz/60秒）。

3.小型DIN導軌（或面板安裝）外殼 - UL94 V-0等級

四、羅氏線圈的產品選項

       隔離的BNC-BNC電纜分線選項

      在線圈和電子設備之間，以便于安裝例如，通過現有的管道進行穿線。標準電纜長久固定。

五、羅氏線圈的符合的標準

1.通過CE認證

2.符合EMC EN 61326-1 2006標準

3.符合IEC61010-1:2001

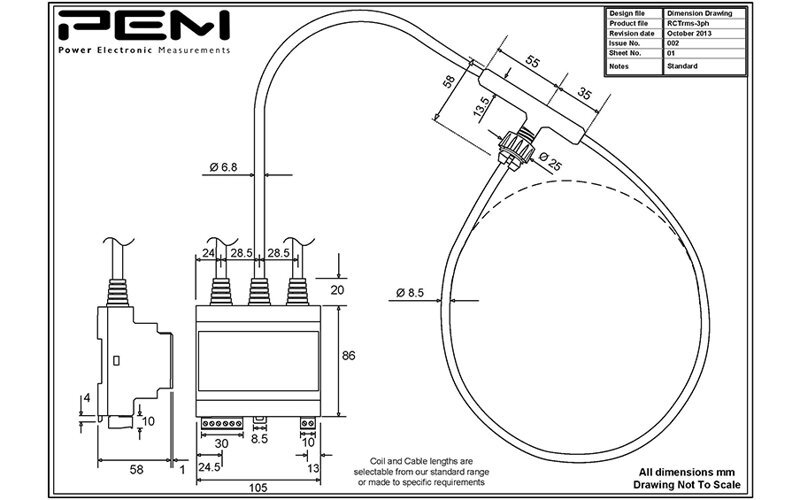

六、羅氏線圈的產品尺寸

七、羅氏線圈的產品應用

（1）電力設施

       RCTrms羅氏線圈用于電弧爐和其他大電流應用,用于過程控制和監控Fort Collins公用事業,電力和電力部門啟動了一個自動化項目,以監測熱電聯產設施,控制和監控配電負荷中心(開關和保險絲位置)。收集各種數據以使用900MHz無線技術傳輸回控制室SCADA系統。所有變電站饋線目前都由變電站的SCADA監控,但這僅為整個饋線提供總值。通過使用RCTrms交流電流傳感器在每個15KV配電開關上進行電流監測，可以獲得精確的實時電流,用盱長距離規劃研究和斷電恢復期間的切換操作?？偣灿写蠹s80個地點需要監控。

       主饋線上沒有當前的分接點,所以當前的測量設備安裝在600A螺栓T型主體和200A彎頭周圍。對于傳統的鐵芯電流互感器(CT )來說,這種應用將非常困難,因?yàn)檫B接點尺寸大且“形狀不方便”。此外,傳統的CT具有開路次級的潛力,可能產生極大的二次電壓，RCTms本質上是安全的。

        靈活的Rogowsk線圈非常易于安裝,可在80個位置中的每個位置節省數百美元。RCTms還在此應用中提供了其他幾個優點:

1.沒有飽和,因?yàn)榕c傳統CT不同, Rogowski coil傳感器沒有鐵芯。

2.PEM電流探頭的夾式線圈無需進行大量的開關修改(成本過高)或斷開600A T型機身以安裝傳感器。

3.RCTms傳感器的輸出直接饋入SCADA節點(微控制系統SCADA Pack ).不需要額外的昂貴信號調節器。

（2）電弧爐

        RCTrms線圈安裝在600A T型體上RCTrms是電弧爐應用的理想選擇，這款PEM羅氏線圈可以精確測量10kA至100kA范圍內的大負載電流。導體通常很大,如果需要, RCTrms羅氏線圈可以提供長達5.0米的線圈。在一個這樣的應用中, RCTrms用于監測16MVA埋弧爐變壓器的三個單獨的二次電流。每個變壓器的3個次級繞組上的二次電流為37.5kA，60Hz。RCTrms 4-20mA信號的輸出連接到PLC以進行連續監測。

        變壓器的次級繞組通過多個接觸夾連接到電極。使用RCTrms連續監測二次電流對于確保二次電流具有相同的幅度非常重要。變壓器次級電流的不平衡可用于立即識別電極觸點中的故障。在沒有電流監測的情況下,可能無法識別接觸故障,并且由于變壓器繞組的局部過熱,可能導致變壓器壽命縮短。

       二次導體的成對總線管配置使得安裝標準CT是不切實際的。RCTrms柔性傳感線圈很容易安裝在總線管對周圍,為此應用提供了簡單/經濟的解決方案。

（3）其他應用包括

1.VSD電機驅動器和發電機

2.大型泵和壓縮機

3.建設服務

4.自定義版本

5.Rogowski coil線圈浸入變壓器油中

6.長線圈和電纜線

7.提供了響應時間單位Z長為50毫秒的版本

8.高頻性能> 100kHz的版本
