PEM RCTi

型號:RCTi

電流:250A峰值至50kA峰值

精度(典型值) : 1%

測量帶寬(-3dB ) : 0.6Hz~600kHz /1MHz

介紹:RCTi羅氏線圈是用于永久安裝的電流傳感器。Rogowski (感應)線圈易于安裝且易于改裝,薄，重量輕,靈活,可式安裝。換能器的次級輸出是與測量的初級電流成比例的瞬時電壓，提供初級電流的精確,低成本,寬帶測量。

立即獲取解決方案!
產品概述

一、羅氏線圈的產品概述

      PEM RCTi羅氏線圈是用于長久安裝的電流傳感器。Rogowski coil(感應)線圈易于安裝且易于改裝,薄，重量輕,靈活,可夾式安裝。換能器的次級輸出是與測量的初級電流成比例的瞬時電壓,提供初級電流的精確,低成本,寬帶測量。PEM RCTi通常用于電力和諧波計和分析儀,數字萬用表,示波器,數據記錄儀和數據采集卡。

二、羅氏線圈的產品優勢

1.易于改裝

2.在空間有限的應用中，安裝簡單

3.非侵入性 - 不需要從初級電路中獲取電力

4.寬帶至1MHz，可測量諧波成分或復雜波形（如感應加熱、VF驅動、功率測量等

5.羅哥夫斯基線圈的尺寸可以指定獨立于初級電流

6.不受磁飽和度的影響

7.本質上是安全的

8.相當于1級CT或更好

9.對中/大電流的低成本監測。

三、羅氏線圈的產品特點

1.可溯源的校準

（1）每臺設備都有一個可追溯的校準證書

（2）無磁性材料意味著出色的線性度<0.1%的讀數

2.完全隔離的測量

（1）隔離電源2kVdc

（2）線圈的額定電壓為2kVpeak（耐受測試為4kVrms / 50Hz/60秒)

3.小型DIN導軌（或面板安裝）外殼 - UL94 V-0等級

四、RCTi-3phase羅氏線圈產品選項

1.IP65壓鑄鋁面板安裝外殼（以前被稱為IRF）。

2.隔離的BNC-BNC電纜分線選項

  在線圈和電子設備之間，以便于繞過現有的管道進行安裝。標準電纜長久固定。

五、羅氏線圈符合的標準

1.通過CE認證

2.符合EMC EN 61326-1 2006標準

3.PEM有限公司是一家ISO9001:2008注冊公司

4.符合IEC61010-1:2001

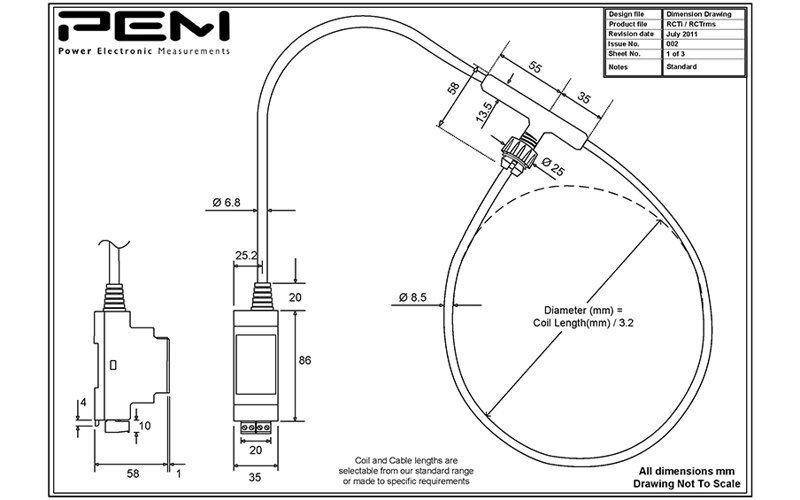

六、羅氏線圈的產品尺寸

尺寸

七、PEM RCTi羅氏線圈應用

（1）感應加熱

在工業感應加熱應用中, RCTi通常用于監測電流幅度和過零檢測。通常, RCTi將反饋信號提供給電壓饋送的中頻逆變器,例如提供給SCR點火控制板。測量電流范圍為500A至5,000A ,頻率范圍為幾百Hz至10kHz。需要嚴格控制測量的相位誤差以進行精確的過零檢測。RCTi在該頻率范圍內具有非常小且高度可預測的相位誤差。除了寬帶操作外, RCTi還因其易于安裝,可靠性和小尺寸而完美地適應了應用。電力公用事業和可再生技術

（2）太陽能

RCTi-3ph裝置已部署在電網配電/住宅層( 120V / 240V ,分相, 60Hz )的儲能系統中,以幫助減輕PV (光伏)在鄰近供應中的高滲透率。這些影響包括負荷轉移,調峰和太陽能緊固。RCTi測量250A ( RMS ,正弦波) , 60Hz標稱值, 59.3-60.5Hz范圍的電流,其中感興趣的諧波高達40次諧波( 2.5kHz)。RCTi-3ph單元用于測量并將電網/負載電流報告回存儲系統的控制器。RCTi測量允許通過推導報告的變量(例如功率(有功，無功,視在) , 功率因數角度以及凈能量使用)來更好地控制和管理系統中的功率和能量流。RCTi可以輕松連接(特別是BNC選項允許通過導管輕松安裝電纜),并且數據采集板 上的A/ D輸出簡單,只需要mini的擴展。Z后,它有一個內部隔離電源,用于分離控制接地,通過簡單的屏蔽電纜和接地可以降低EMI。

（3）風能

Vatennfall與太陽能應用類似, RCTi已永遠安裝在將電網連接到海上風電場的子站中。RCTi羅氏線圈安裝在各種輸入饋電線 上,它們都是屏蔽電纜，但安裝范圍從132kV / 600A到690V / 6,000A。許多這些飼料都是室外的, PEM羅氏線圈為我們的RCTi傳感器提供了適當?shù)母魺岵牧?可以長期戶外安裝。RCTi連接到便攜式電能質 量監測器,然后連接到無線發射器,該無線發射器連續地將關于負載電流的數據發送回子站控制中心(例如幅度,功率因數,諧波強度等)。

（4）高壓直流( HVDC)應用

RCTi可用于各種HVDC操作。表面上它用于監控閥門/開關柜內的穩態交流電流。然而,為了保護目的,這款PEM電流探頭還能夠監測具有非常高的di /dt (超過1000A /μs )的大過載。RCTi傳感器特別適用于此應用,因為在監測這些過載浪涌時不會損失精度或損壞。

（5）其他應用包括

1.VSD電機驅動器和發電機

2.大型泵和壓縮機

3.建設服務

4.自定義版本.

5.Rogowski coil線圈浸入變壓器油中

6.長線圈和電纜線

技術參數
RCT系列類別RCTiRCTi-3phaseRCTrmsRCTrms-3phaseRCT1A
額定電流(A)250~50000250~50000100~50000100~50000500~16000
額定輸出(FS)5.0 ( Vrms )5.0 ( Vrms )4-20(mA)4-20(mA)1(Arms)
極限輸出(%FS)150150150150120
輸入電壓(Vdc)12~1412~1412~1412~1424
最大輸入功率(W)0.41.20.72.113(5Ω負載)
2.1(1.25Ω負載)
工作溫度(°C )
(設備) (線圈)		-5~+65-20~+80-5~+65-20~+80-5~+65-20~+80-5~+65-20~+80-5~+40-20~+80
3dB寬帶( < 2000A)
(Hz)≥2000A)		0.6~ 1M/600k 0.4+0.1
度		0.6~ 1M/600k 0.4+0.1
度		2~100K2~100K0.6~5K
精度士1.0%士1.0%士1.5%+1.0%(0-5V)+1.5% ( 4-
20mA )		士1.0%
負載( KI)> 10.0> 10.0<0.3<0.3 ( 4-20mA )0.005~0.00125
線圈長度300, 500,700
(可定制)
線纜長度1m.2.5m
(可定制)


型號測量類型額定量程輸出類型精度功耗測量帶寬( -3dB )線圈長度


RMS,(A)滿量程
最大值<2000A≥2000Amm
RCT1A單相500,800,1K,1.6K,2K,
2.5K,3K,4K,5K,
8K,10K,16K,20K,25K,
30K ,40K, 50K		1A1%3.5W
/15W		0.3Hz- 5KHz
300,500,700
可定制
RCTrms單相有效值100, 250, 500,800,1K,
1.6K,2K,2.5K,3K,
4K,5K,8K,10K,16K,20K,
25K ,40K 50K		4-20mA1.5%0.7W2Hz-100KHz
RCTrms
-3phase		三相有效值4-20mA
0-5V		1.5%
/1%		1.2W0.6Hz-1MHz
0.6Hz-600KMHz		0.2Hz-1MHz
0.2Hz-600KMHz
RCTi單相250, 500,800,1K,1.6K,
2K,2.5K,3K,4K,
5K, 8K,10K, 16K,20K,2
5K,30K ,40K, 50K		5.0Vrms
(±7.07Vmax)		1%0.4W
RCTi-3phase三相1.2W


型號測量類型額定量程輸出類型精度功耗測量帶寬( -3dB )線圈長度


RMS,(A)滿量程
MAX<2000A≥2000Amm
RCTrms
-3phase		三相有效值100, 250, 500,800,1K,
1.6K,2K,2.5K,3K,
4K,5K,8K,10K,16K,20K,
25K ,40K 50K		4-20mA
0-5V		1.5%
/1%		1.2W0.6Hz-1MHz
0.6Hz-600KMHz		0.2Hz-1MHz
0.2Hz-600KMHz		300,500,700
可定制
RCTrms單相有效值4-20mA1.5%0.7W2Hz-100KHz
RCTi單相250, 500,800,1K,1.6K,
2K,2.5K,3K,4K,
5K, 8K,10K, 16K,20K,2
5K,30K ,40K, 50K		5.0Vrms
(±7.07Vmax)		1%0.4W0.6Hz-1MHz
0.6Hz-600KMHz		0.2Hz-1MHz
0.2Hz-600KMHz
RCTi-3phase三相1.2W
RCT1A單相500,800,1K,1.6K,2K,
2.5K,3K,4K,5K,
8K,10K,16K,20K,25K,
30K ,40K, 50K		1A1%3.5W
/15W		0.3Hz- 5KHz


型號測量類型額定量程輸出類型精度功耗測量帶寬( -3dB )線圈長度


RMS,(A)滿量程
MAX
<2000A≥2000Amm
RCTrms單相有效值100, 250, 500,800,1K,
1.6K,2K,2.5K,3K,
4K,5K,8K,10K,16K,20K,
25K ,40K 50K		4-20mA1.5%0.7W2Hz-100KHz300,500,700
可定制
RCTrms
-3phase		三相有效值4-20mA
0-5V		1.5%
/1%		1.2W0.6Hz-1MHz
0.6Hz-600KMHz		0.2Hz-1MHz
0.2Hz-600KMHz
RCTi單相250, 500,800,1K,1.6K,
2K,2.5K,3K,4K,
5K, 8K,10K, 16K,20K,2
5K,30K ,40K, 50K		5.0Vrms
(±7.07Vmax)		1%0.4W
RCTi-3phase三相1.2W
RCT1A單相500,800,1K,1.6K,2K,
2.5K,3K,4K,5K,
8K,10K,16K,20K,25K,
30K ,40K, 50K		1A1%3.5W
/15W		0.3Hz- 5KHz


RCT系列類別RCTi-3phaseRCTiRCTrmsRCTrms-3phaseRCT1A
額定電流(A)250~50000250~50000100~50000100~50000500~16000
額定輸出(FS)5.0 ( Vrms )5.0 ( Vrms )4-20(mA)4-20(mA)1(Arms)
極限輸出(%FS)150150150150120
輸入電壓(Vdc)12~1412~1412~1412~1424
最大輸入功率(W)1.20.40.72.113(5Ω負載)
2.1(1.25Ω負載)
工作溫度(°C )
(設備) (線圈)		-5~+65-20~+80-5~+65-20~+80-5~+65-20~+80-5~+65-20~+80-5~+40-20~+80
3dB寬帶( < 2000A)
(Hz)≥2000A)		0.6~ 1M/600k 0.4+0.1
度		0.6~ 1M/600k 0.4+0.1
度		2~100K2~100K0.6~5K
精度士1.0%士1.0%士1.5%+1.0%(0-5V)+1.5% ( 4-
20mA )		士1.0%
負載( KI)> 10.0> 10.0<0.3<0.3 ( 4-20mA )0.005~0.00125
線圈長度300, 500,700
(可定制)
線纜長度1m.2.5m
(可定制)


資料下載
