一、PEM羅氏線圈的產品概述：

       CMC共模羅氏線圈又稱Rogowski coil,用于測量VSD中的共模電流?？刂平涣麟姍C(jī)的變頻器( VSD )可能會產生可能出現在機器軸上的大量高頻電壓。這些電壓是PWM電壓的電容耦合的結果。軸上的電壓足以使電弧電流流過電機軸承到地面。放電電流可導致軸承滾道表面的加熱和均勻熔化。軸承電流造成的損壞可能導致電機驅動器過早失效以及昂貴的維護和停機時間。

       PEM CMC共模羅氏線圈一種靈活的開口式柔性電流探頭 ,這款PEM電流探頭用于測量高頻共模電流,高頻共模電流通過大型交流驅動系統中的軸承流經電機到地。CMC羅氏線圈是非常成功的行業領先的CWT系列Rogowski電流傳感器的改進版本。

       PEM CMC線圈是識別大型電機驅動器中共模電流的存在和嚴重程度的重要工具。這款PEM電流探頭專為具有交流驅動系統知識的經驗豐富的人員使用而設計。一旦確定 , CMC羅氏線圈將為工程而提供參考量,該測量可用于評估為減輕軸承電流而采取的步要的有效性。

二、PEM羅氏線圈的定制的探頭的特點是：

1.一個靜電屏蔽的Rogowski coil。屏風衰減了 由于本地電壓源的電容性耦合而產生的不必要的干擾。

2.低頻（-3dB）帶寬，以衰減大的基本功率頻率電流和磁場。這大大提高了測量高頻軸承電流的信噪比。

3.高頻（-3dB）帶寬≥10MHz，線圈周長可達1米

4.廣泛的Rogowski線圈尺寸，甚至適用于max的機器軸

三、PEM羅氏線圈的特性

1.CMC共模羅氏線圈延遲特性

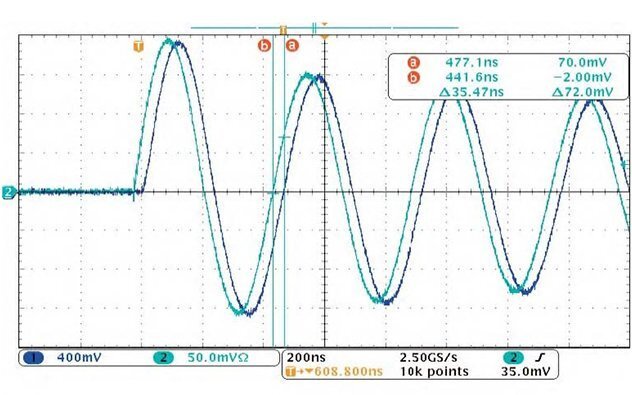

       跟蹤顯示CMC03測量2MHz正弦波電流源。而同軸分流測量相同電流。實際電流和CMC的輸出之間存在延遲,這是可預測的,由線圈和電纜長度以及積分器設計決定。CMC03B/2.5/1000的預測延遲為35ns。

       2 MHz阻尼正弦電流16 Apk

       CH1

      -CMC 03/B/2.5/1000(峰值電流75A , Sens.100mV/A)

      CH2

      -同軸并聯2 GHz時基200 ns/div

2.CMC共模羅氏線圈噪聲特性

低噪聲積分器設計使高頻電流的測量精度更高,動態測量范圍更寬。

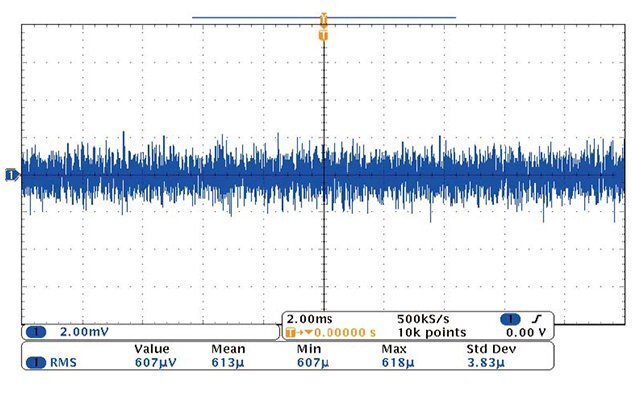

典型噪聲_CMC 03型

CH1-CMC03/B/2.5/1000

(峰值電流75A,靈敏度100 mV/A)

時基2ms/div

3.CMC共模羅氏線圈高頻特性

       CMC的高頻帶寬由線圈長度、電纜長度和積分器設計來決定。 規格表中每種型號的高頻帶寬為2.5m電纜和1000 mm線圈。

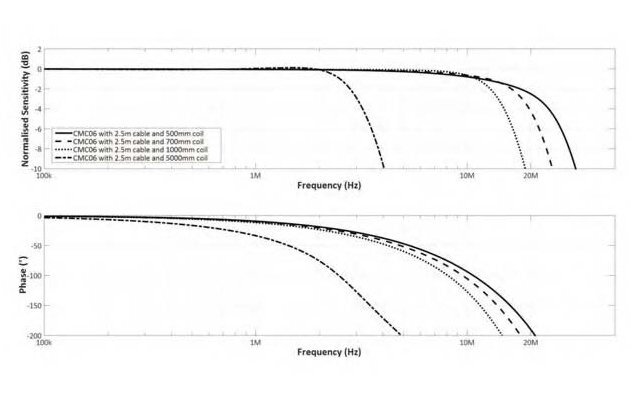

      典型高頻響應(CMC06-50 mV/A型)

      顯示高頻性能隨線圈長度、500 mm線圈到5000 mm線圈的變化

4.CMC共模羅氏線圈低頻特性

      CMC共模羅氏線圈低頻特性:低頻帶寬被設置為衰減任何大的基頻電流和磁場。在50 Hz時, CMC 06積分器的增益通常為-90dB ,這意味著如果有100 mVrms的電流通過線圈,則CMC的輸出將小于0.2mVrms。

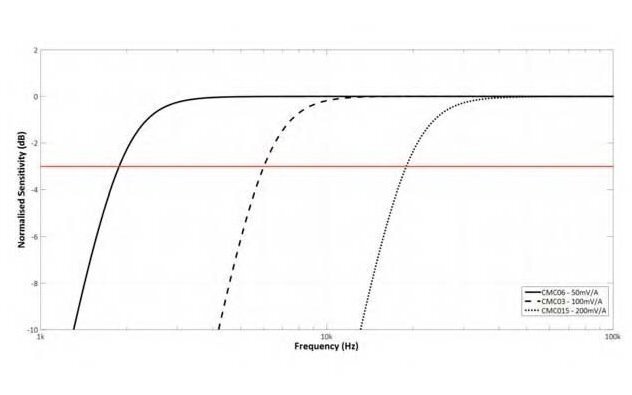

典型低頻幅值響應
