一、CWT羅氏線圈的產品概述

      CWT標準型羅氏線圈是一種先進的寬頻交流電流探頭，典型帶寬在<1Hz到16MHz之間。CWT是電力電子開發工作的理想選擇，因?yàn)樗Y(jié)合了易于使用的薄而靈活的夾式線圈，能夠準確復制快速開關電流波形的能力，無論是正弦波、準正弦波還是脈沖波。

二、CWT羅氏線圈的產品標準

1.有CE認證

2.設計符合IEC61010-1標準

3.PEM有限公司是一家ISO9001:2015注冊公司

4.專利技術

三、CWT羅氏線圈的產品特征

1.可追溯校準（包括證書）

2.薄的夾式Rogowski線圈，可輕松插入受限訪問的電路中

3.非侵入性：對被測電路的負載只有幾個pH值

4.無磁性材料，確保良好的線性<0.05%讀數

5.電隔離測量

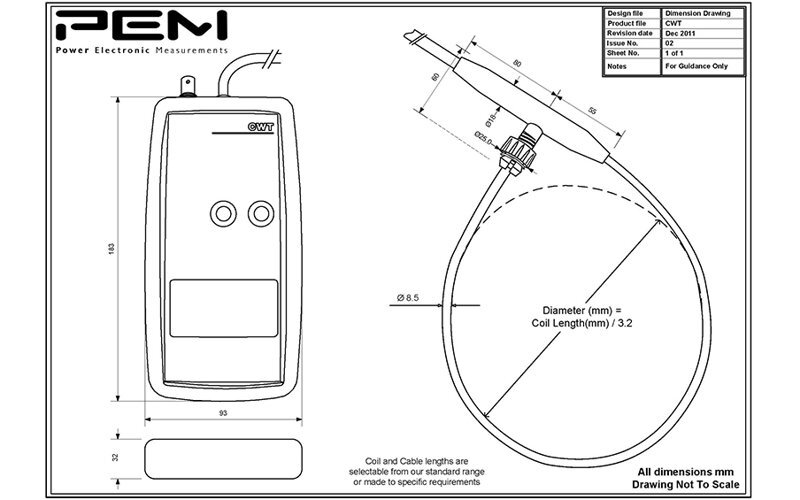

四、CWT羅氏線圈的產品尺寸

五、CWT羅氏線圈的產品應用

      在過去的20年中, CWT標準型羅氏線圈已提供給全球主要的電氣工程公司和領先的研究機構。PEM羅氏線圈這種多功能的儀器已被廣泛用于各種應用中，例如:

1、半導體開關波形

     CWT可用于各種功率半導體測量,例如功率半 導體中的開關損耗或檢查在線電感是否不會給IGBT或MOSFET施加過大力。

     CWT是非侵入式的,僅在主回路中注入少pH值,它的高頻帶寬大于10MHz ,具有可預測的已知測量延遲,并且纖薄且具有可彎折的特性,因此易于插入甚至難以安裝。到達電路的各個部分。

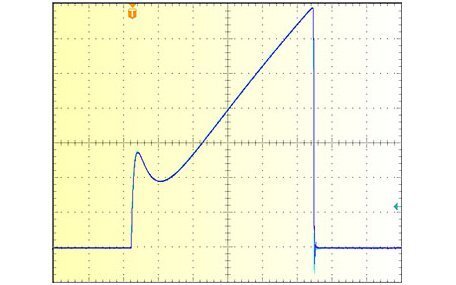

50μs，3kA峰值，100ns下降沿

CWT30，帶300mm線圈和800MHz（3dB）同軸分流器

2、發電機,電動機驅動器和電源中的大交流電流

     與其他形式的電流測量不同,感測線圈( Rogowski線圈)的尺寸與測量電流的尺寸無關。因此,對于大電流,可以選擇Rogowski線圈的尺寸以適合導體直徑,在這種情況下,基于霍爾效應等磁性材料的探頭在更大的額定電流下變得越來越笨重和昂貴。在1000A的范圍內,確實沒有比PEM的Rogowski電流傳感器更好的選擇了。

3、脈沖功率應用

      使用了PEM的CWT Rogowski線圈:

      來監視大型粒子加速器中踢腳電磁鐵中的電流。

      在激光電源中

      在“超導故障限流器”中(低溫應用)

4、高頻正弦波應用-例如感應加熱

     CWT能夠以很高的精度和可預測的相位響應在高頻下測量大正弦電流。這對于感應加熱等應用非常重要,在感應加熱中控制過零非常重要,或者對于高頻功率測量也很重要。

     例如，CWT15 (額定峰值為3000A )能夠在超過100kHz的頻率下測高達1000A的連續正弦電流。

    PEM為更高頻率的應用提供了定制設計的CWT版本。

5、雷擊測量

     CWT標準型羅氏線圈具有寬帶寬,高峰值電流額定值和高di / dt能力(對于定制設計為40kA / μs或更大) , 是監視雷擊的有用工具。這些沖擊通常指定為8 / 20μs或10 / 350μs波形,因此電流傳感器既需要MHz范圍內的高頻性能,PEM電流探頭又需要可忽略的下垂特性,即小于0.1Hz的低頻帶寬。

     除我們的標準CWT機組外，PEM還提供了定制設計的線圈, 其周長MAX為20m ,用于監視大型結構(如風力渦輪機)中的雷擊。

6、在大直流電流的情況下測量小交流電流(例如,電容器紋波)

     Rogowski coil電流傳感器不測量電流的直流分量。但是，與CT或霍爾效應設備不同,它們不含磁性材料,因此不受直流電

流的影響。因此,有可能使用小的,柔性的Rogowski coil在大直流電流的情況下測量小交流電流,而基于磁原理的傳感器又昂貴又笨重,無法防止飽和效應。一種此類常見的應用是測量主電流為DC或緩慢變化的電容器中的紋波電流。

7、其他應用程序包括：

     功率轉換器開發和診斷

     測量高頻諧波（從牽引電流到軸承電流）

    射頻電流
