型號:CWT UItra-mini
電流:30A峰值至30kA峰值
高頻帶寬( -3dB) : 30MHz
精度(典型值) : 在線圈中心位置最高可達+0.2%
介紹:CWT Ultra mini系列羅氏線圈小到可以穿過TO-220半導體器件的腳。寬帶寬高達30MHz（-3dB）和在寬溫度范圍內出色的高頻性能，使該系列成為測量電力電子應用中脈沖電流和正弦波的理想選擇。
立即獲取解決方案!一、產品概述
英國PEM CWT Ultra-Mini 羅氏線圈電流探頭具有市場上較小的Rogowski coil線圈。 羅氏線圈電流探頭線圈較大的截面為1.6mm，小到可以穿過TO-220半導體器件的腳。寬帶寬高達30MHz（-3dB）和在寬溫度范圍內出色的高頻性能，使該系列成為測量電力電子應用中脈沖電流和正弦波的理想選擇。
二、標準與合規性
1. CE 標志
2. 符合 EMC EN61326-1
3. 符合 IEC 61010-1;IEC 61010-2-032 標準
4. PEM Ltd 已通過 ISO9001：2015 標準認證
5. 專利產品
三、產品特征
1. 寬工作溫度 -40°C 至 +125°C。
2. 可追蹤校準（包括證書）
3. MAX線圈厚度1.6mm
4. 非侵入性： 對被測電路的負載只有幾個pH值
5. 無磁性材料意味著卓越的線性度<0.05%讀數
6. 完全隔離的測量
- 線圈的額定電壓為1.2kVpeak（耐受測試為3kVrms / 50Hz / 60秒）

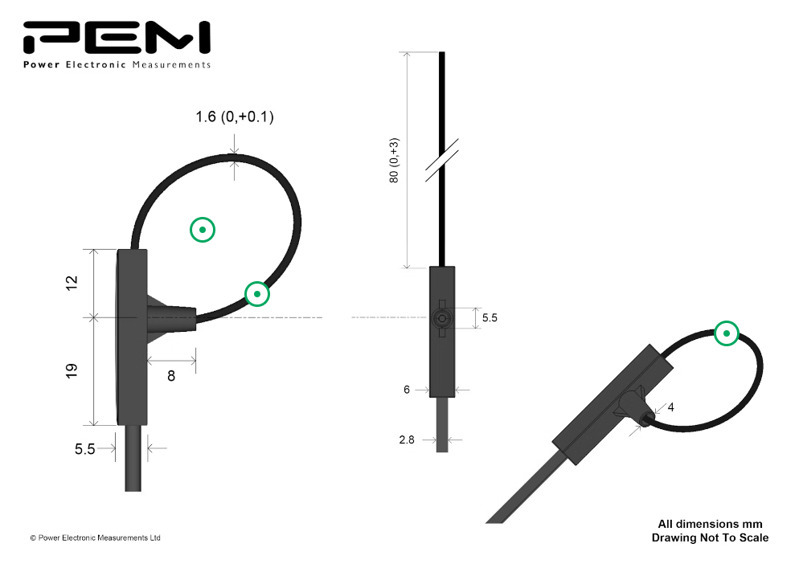

四、產品尺寸
五、產品應用
CWT Ultra mini (CWTUM)羅氏線圈擁有市場上min的橫截面、夾式羅哥夫斯基線圈。結合其寬頻帶，CWT ultra mini是一個多功能的工具，適用于許多應用，特別是電力電子開發工作。
（一）電力電子電路中的開關波形

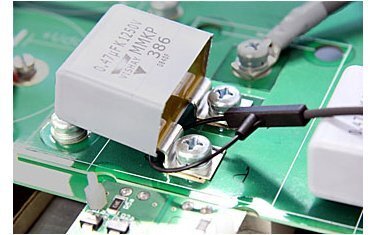

CWT ultra mini可用于各種電子測量，如功率半導體的開關損耗、并聯設備的電流分擔或檢查在線電感是否對IGBT或MOSFET施加過大壓力。
CWTUM是非侵入性的，只在初級電路中注入幾個pH值，帶寬為30MHz，有一個可預測的已知測量延遲，而且很薄，夾在中間，即使是難以觸及的電路部分也很容易插入。
CWT ultra mini羅氏線圈足夠小，這款PEM羅氏線圈可以在一個小空間里測量電流...
1.功率器件鍵合線
2.并聯TO-220/TO-47 MOSFET器件的負載分擔
3.跨越半導體晶圓的電流分布
4.層壓式電源平面和IGBT MOSFET電源模塊之間的連接
5.SMPS cct's和功率轉換器中的電感和電容終端
...隨著電源電路密度的增加，它成為一個非常有用的診斷工具!
（二）在大的直流電流存在的情況下測量小的交流電流（如電容器紋波）。
Rogowski coil電流傳感器不能測量電流的直流成分。然而，與CT或霍爾效應裝置不同，它們不包含磁性材料，所以不受直流電流的影響。因此，有可能使用一個小的、靈活的羅哥夫斯基線圈來測量大的直流電流中的小的交流電流，而基于磁性原理的傳感器將是昂貴和龐大的，以防止飽和效應。這款CWT電流探頭的一個常見的應用是測量電容器中的紋波電流，其中主要電流是直流或緩慢的時間變化。
(三）PEM電流探頭的其他應用包括：
1.功率轉換器的開發和診斷
2.測量工頻諧波
3.rf電流

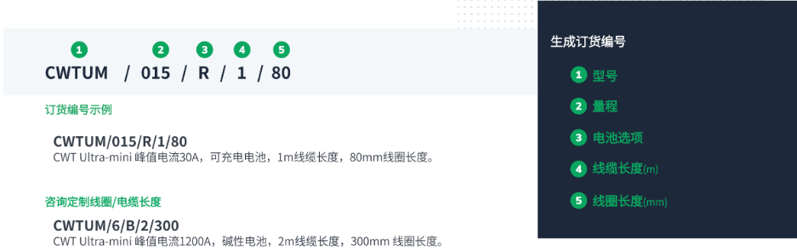

| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 噪聲 (mVp-p) | 跌落 (%/ms) | 低頻帶寬 (-3dB)Hz | 峰值di/dt (kA/μs) | 高頻帶寬 (-3dB)MHz |
| CWTUM/015 | 200 | 30 | 20 | 80 | 116 | 2.0 | 30 |
| CWTUM/03 | 100 | 60 | 20 | 65 | 67 | 4.0 | 30 |
| CWTUM/06 | 50 | 120 | 15 | 35 | 34 | 8.0 | 30 |
| CWTUM/1 | 20 | 300 | 15 | 9.0 | 9.2 | 20 | 30 |
| CWTUM/3 | 10 | 600 | 10 | 6.0 | 6.2 | 40 | 30 |
| CWTUM/6 | 5.0 | 1.2k | 10 | 3.0 | 3.2 | 70 | 30 |
| CWTUM/15 | 2.0 | 3.0k | 5.0 | 2.0 | 2.0 | 70 | 30 |
| CWTUM/30 | 1.0 | 6.0k | 5.0 | 1.5 | 1.5 | 70 | 30 |
| CWTUM/60 | 0.5 | 12.0k | 5.0 | 1.0 | 1.0 | 100 | 30 |
| CWTUM/150 | 0.2 | 30.0k | 5.0 | 1.0 | 1.0 | 100 | 30 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 峰值di/dt (kA/μs) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 高頻帶寬 (-3dB)MHz | |
| CWT-經典款系列 | 300mm線圈 | 700mm線圈 | ||||||
| CWT/3N | 20 | 600 | 2.0 | 14 | 0.9 | 1.0 | 10 | 5 |
| CWT/6 | 5.0 | 1.2K | 8.0 | 12 | 0.9 | 1.0 | 16 | 10 |
| CWT/15 | 2.0 | 3.0K | 20 | 7.0 | 0.7 | 0.8 | 16 | 10 |
| CWT/30 | 1.0 | 6.0K | 40 | 3.5 | 0.5 | 0.6 | 16 | 10 |
| CWT/60 | 0.5 | 12K | 40 | 3.0 | 0.35 | 0.4 | 16 | 10 |
| CWT/150 | 0.2 | 30K | 40 | 3.0 | 0.2 | 0.2 | 16 | 10 |
| CWT/300 | 0.1 | 60K | 40 | 3.0 | 0.1 | 0.1 | 16 | 10 |
| CWTHF-抗干擾/高頻型號 | ||||||||
| CWTHF/015 | 200 | 30 | 2.0 | 15 | 85 | 150 | 20 | 8 |
| CWTHF/03 | 100 | 60 | 4.0 | 11 | 78 | 105 | 20 | 8 |
| CWTHF/06 | 50 | 120 | 8.0 | 8.0 | 70 | 80 | 20 | 10 |
| CWTHF/1 | 20 | 300 | 20 | 6.0 | 50 | 50 | 20 | 10 |
| CWTHF/3 | 10 | 600 | 40 | 12 | 11 | 12 | 30 | 15 |
| CWTHF/6 | 5.0 | 1.2k | 80 | 12 | 5.5 | 6.0 | 30 | 15 |
| CWTHF/15 | 2.0 | 3.0k | 80 | 10 | 3.0 | 3.0 | 30 | 15 |
| CWTHF/30 | 1.0 | 6.0k | 120 | 10 | 1.5 | 1.5 | 30 | 15 |
| CWTHF/60 | 0.5 | 12k | 120 | 8.0 | 1.0 | 1.0 | 30 | 15 |
| CWTHF/150 | 0.2 | 30k | 120 | 5.0 | 0.8 | 0.8 | 30 | 15 |
| CWTHF/300 | 0.1 | 60k | 120 | 5.0 | 0.2 | 0.2 | 30 | 15 |
| CWTHF/600 | 0.05 | 120k | 120 | 5.0 | 0.06 | 0.05 | 30 | 15 |
| CWTHF/1500 | 0.02 | 300k | 120 | 5.0 | 0.035 | 0.03 | 30 | 15 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 峰值di/ dt(kA/μs) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 高頻帶寬 (-3dB)MHz | |
| CWTMini50HF系列 | 100mm線圈 | 200mm線圈 | ||||||
| CWTMini50HF/015 | 200 | 30 | 2.0 | 20 | 85 | 150 | 50 | 36 |
| CWTMini50HF/03 | 100 | 60 | 4.0 | 18 | 78 | 100 | 50 | 36 |
| CWTMini50HF/06 | 50 | 120 | 8.0 | 12 | 70 | 75 | 50 | 36 |
| CWTMini50HF/1 | 20 | 300 | 20 | 10 | 53 | 50 | 50 | 36 |
| CWTMini50HF/3 | 10 | 600 | 40 | 15 | 11 | 12 | 50 | 36 |
| CWTMini50HF/6 | 5.0 | 1.2K | 80 | 15 | 5.5 | 6.0 | 50 | 36 |
| CWTMini50HF/15 | 2.0 | 3.0K | 80 | 12 | 2.8 | 3.0 | 50 | 36 |
| CWTMini50HF/30 | 1.0 | 6.0K | 100 | 12 | 1.5 | 1.5 | 50 | 36 |
| CWTMini50HF/60 | 0.5 | 12.0K | 100 | 10 | 1.0 | 1.0 | 50 | 36 |
| CWTMini50HF/150 | 0.2 | 30.0K | 100 | 8.0 | 1.0 | 1.0 | 50 | 36 |
| CWTMini系列 | ||||||||
| CWTMini/03 | 100 | 60 | 1.0 | 15 | 6.6 | 7.0 | 10 | 5.0 |
| CWTMini/06 | 50 | 120 | 2.0 | 15 | 4.8 | 5.0 | 10 | 5.0 |
| CWTMini/1 | 20 | 300 | 2.5 | 12 | 3.6 | 4.0 | 20 | 15 |
| CWTMini/3 | 10 | 600 | 5.0 | 10 | 1.8 | 2.0 | 20 | 15 |
| CWTMini/6 | 5.0 | 1.2k | 10 | 10 | 0.8 | 0.9 | 20 | 15 |
| CWTMini/15 | 2.0 | 3.0k | 25 | 8.0 | 0.4 | 0.5 | 20 | 15 |
| CWTMini/30 | 1.0 | 6.0k | 40 | 7.0 | 0.25 | 0.3 | 20 | 15 |
| CWTMini/60 | 0.5 | 12k | 40 | 5.0 | 0.2 | 0.2 | 20 | 15 |
| CWTMini/150 | 0.5 | 30k | 40 | 5.0 | 0.1 | 0.1 | 20 | 15 |
| CWTMini/300 | 0.1 | 60k | 40 | 5.0 | 0.05 | 0.05 | 20 | 15 |
| CWTMini/600 | 0.05 | 120k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
| CWTMini/1500 | 0.02 | 300k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 峰值di/dt (kA/μs) | 高頻帶寬 (-3dB)MHz |
| CWTUM-S/015 | 200 | 30 | 20 | 85 | 150 | 2.0 | 30 |
| CWTUM-S/03 | 100 | 60 | 18 | 78 | 100 | 4.0 | 30 |
| CWTUM-S/06 | 50 | 120 | 12 | 70 | 75 | 8.0 | 30 |
| CWTUM-S/1 | 20 | 300 | 10 | 53 | 50 | 20 | 30 |
| CWTUM-S/3 | 10 | 600 | 12 | 11 | 12 | 40 | 30 |
| CWTUM-S/6 | 5.0 | 1.2k | 12 | 5.5 | 6.0 | 80 | 30 |
| CWTUM-S/15 | 2.0 | 3.0k | 10 | 2.8 | 3.0 | 100 | 30 |
| CWTUM-S/30 | 1.0 | 6.0k | 10 | 1.5 | 1.5 | 100 | 30 |
| CWTUM-S/60 | 0.5 | 12.0k | 8.0 | 1.0 | 1.0 | 100 | 30 |
| CWTUM-S/150 | 0.2 | 30.0k | 5.0 | 1.0 | 1.0 | 100 | 30 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 峰值di/dt (kA/μs) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 高頻帶寬 (-3dB)MHz |
| CWTUM-F(1.3mm厚度) | 55mm線長 | ||||||
| CWTUM-F/03 | 100 | 60 | 4.0 | 20 | 85 | 150 | 20 |
| CWTUM-F/06 | 50 | 120 | 8.0 | 15 | 78 | 100 | 20 |
| CWTUM-F/1 | 20 | 300 | 20 | 15 | 53 | 50 | 20 |
| CWTUM-F/3 | 10 | 600 | 40 | 15 | 19 | 20 | 20 |
| CWTUM-F/6 | 5.0 | 1.2k | 80 | 15 | 9.3 | 10 | 20 |
| CWTUM-F/15 | 2.0 | 3.0k | 100 | 12 | 4.6 | 5.0 | 20 |
| CWTUM-F/30 | 1.0 | 6.0k | 100 | 12 | 2.4 | 2.6 | 20 |
| CWTUM-F/60 | 0.5 | 12.0k | 100 | 12 | 1.2 | 1.2 | 20 |
| CWTUMHF-F(抗干擾/高頻型號-1.7mm厚度) | 55mm線長 | ||||||
| CWTUMHF-F/03 | 100 | 60 | 4.0 | 20 | 85 | 150 | 30 |
| CWTUMHF-F/06 | 50 | 120 | 8.0 | 15 | 78 | 100 | 30 |
| CWTUMHF-F/1 | 20 | 300 | 20 | 15 | 53 | 50 | 30 |
| CWTUMHF-F/3 | 10 | 600 | 40 | 15 | 19 | 20 | 30 |
| CWTUMHF-F/6 | 5.0 | 1.2k | 80 | 15 | 9.3 | 10 | 30 |
| CWTUMHF-F/15 | 2.0 | 3.0k | 100 | 12 | 4.6 | 5.0 | 30 |
| CWTUMHF-F/30 | 1.0 | 6.0k | 100 | 12 | 2.4 | 2.6 | 30 |
| CWTUMHF-F/60 | 0.5 | 12.0k | 100 | 12 | 1.2 | 1.2 | 30 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 峰值di/dt (kA/μs) | 高頻帶寬 (-3dB)MHz | |
| 300mm線圈 | 700mm線圈 | |||||||
| CWTLF/1 | 20 | 300 | 15 | 0.47 | 0.5 | 2.5 | 1.6 | 0.75 |
| CWTLF/3 | 10 | 600 | 15 | 0.24 | 0.25 | 5.0 | 1.6 | 0.75 |
| CWTLF/6 | 5.0 | 1.2k | 15 | 0.19 | 0.2 | 10 | 1.6 | 0.75 |
| CWTLF/15 | 2.0 | 3.0k | 15 | 0.09 | 0.1 | 11 | 1.6 | 0.75 |
| CWTLF/30 | 1.0 | 6.0k | 15 | 0.045 | 0.05 | 11 | 1.6 | 0.75 |
| CWTLF/60 | 0.5 | 12.0k | 15 | 0.018 | 0.02 | 11 | 1.6 | 0.75 |
| CWTLF/150 | 0.2 | 30.0k | 15 | 0.009 | 0.01 | 20 | 3.2 | 1.5 |
| CWTLF/300 | 0.1 | 60.0k | 10 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
| CWTLF/600 | 0.05 | 120.0k | 5.0 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
| CWTLF/1500 | 0.02 | 300.0k | 4.0 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (kA) | 噪聲 (mVp-p) | 跌落 (%/ms) | LF(-3dB) 帶寬Hz | 峰值di dt(A/ns) | HF(-3dB) 帶寬MHz | |
| 100mm線圈 | 200mm線圈 | |||||||
| CWT MiniHF 015 | 200 | 0.03 | 15 | 85 | 150 | 2.0 | 30 | 23 |
| CWT MiniHF 03 | 100 | 0.06 | 11 | 78 | 100 | 4.0 | 30 | 23 |
| CWT MiniHF 06 | 50 | 0.12 | 8.0 | 70 | 75 | 8.0 | 30 | 23 |
| CWT MiniHF 1 | 20 | 0.3 | 6.0 | 53 | 50 | 20 | 30 | 23 |
| CWT Mini 1 | 20 | 0.3 | 12.0 | 4.5 | 4.8 | 2.5 | 20 | 15 |
| CWT MiniHF 3 | 10 | 0.6 | 10 | 11 | 12 | 40 | 30 | 23 |
| CWT Mini 3 | 10 | 0.6 | 10 | 2.0 | 2.3 | 5.0 | 20 | 15 |
| CWT MiniHF 6 | 5.0 | 1.2 | 10 | 5.5 | 6.0 | 80 | 30 | 23 |
| CWT Mini 6 | 5.0 | 1.2 | 10 | 0.8 | 0.9 | 10 | 20 | 15 |
| CWT MiniHF 15 | 2.0 | 3.0 | 8.0 | 2.8 | 3.0 | 80 | 30 | 23 |
| CWT Mini 15 | 2.0 | 3.0 | 8.0 | 0.4 | 0.5 | 25 | 20 | 15 |
| CWT MiniHF 30 | 1.0 | 6.0 | 8.0 | 1.5 | 1.5 | 100 | 30 | 23 |
| CWT Mini 30 | 1.0 | 6.0 | 7.0 | 0.25 | 0.3 | 40 | 20 | 15 |
| CWT MiniHF 60 | 0.5 | 12.0 | 6.0 | 1.0 | 1.0 | 100 | 30 | 23 |
| CWT Mini 60 | 0.5 | 12.0 | 5.0 | 0.2 | 0.2 | 40 | 20 | 15 |
| CWT MiniHF 150 | 0.2 | 30.0 | 4.0 | 1.0 | 1.0 | 100 | 30 | 23 |
| CWT Mini 150 | 0.2 | 30.0 | 23 | 0.1 | 0.1 | 40 | 20 | 15 |
