CWT Ultra mini系列羅氏線圈具有市場上較小的Rogowski coil線圈。 線圈較大的截面為1.7mm，小到可以穿過TO-220半導體器件的腳。寬帶寬高達30MHz（-3dB）和在寬溫度范圍內極好的高頻性能，使該系列成為測量電力電子應用中脈沖電流和正弦波的理想選擇。

一 、產品特點：

（1）測量AC 電流范圍：3000A；

（2）高頻帶寬：30MHz；

（3）DC 補償不大于2mV 在高于操作溫度范圍時；

（4）微細和柔軟有彈性的圍繞型線圈長 80mm—其他長度可選；

（5）所有內部設計采用Rogowski 技術

        —在有限的空間更容易插入的線圈探頭設計；

        —近乎為零的干擾：在測量過程中，實際負載電流僅為幾個皮亨；

        —輕松與實際的測量對象相連接；

（6）CE 特征標記；

（7）瞬時電壓的輸出為峰—峰值±6V，可以直接與示波器、數據采集設備、數字電壓表以及電力記錄設備相連接，也可以作為觸發輸出；

（8）典型準確度為讀數的±2%。

二 、產品特征：

（1）可追溯的校準數據（包括證書）

（2）非接觸式測量對被測電路沒有影響

（3）沒有磁性材料意味著線性度＜0.05％讀數

（4）完全隔離直流電流，可以測試大直流電流上的小紋波電流

（5）超電流量程不會損壞

三、性能參數

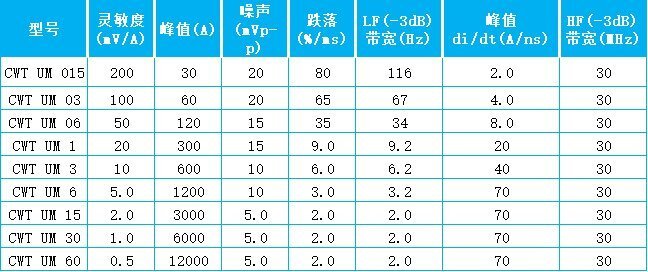

*1 噪聲 (mVpk-pk) 在低頻帶寬（－３dB）周圍分布

*2 高頻帶寬（Hz） 高頻帶寬取決于套環部分的長度，保持PEM的其他接觸套環的FH 數值

四、產品應用

       CWT Ultra mini (CWTUM)羅氏線圈擁有市場上min的橫截面、夾式羅哥夫斯基線圈。結合其寬頻帶，CWT ultra mini是一個多功能的工具，適用于許多應用，特別是電力電子開發工作。

（一）電力電子電路中的開關波形

         CWT ultra mini可用于各種電子測量，如功率半導體的開關損耗、并聯設備的電流分擔或檢查在線電感是否對IGBT或MOSFET施加過大壓力。

         CWTUM是非侵入性的，只在初級電路中注入幾個pH值，帶寬為30MHz，有一個可預測的已知測量延遲，而且很薄，夾在中間，即使是難以觸及的電路部分也很容易插入。

         CWT ultra mini羅氏線圈足夠小，這款PEM羅氏線圈可以在一個小空間里測量電流...

1.功率器件鍵合線

2.并聯TO-220/TO-47 MOSFET器件的負載分擔

3.跨越半導體晶圓的電流分布

4.層壓式電源平面和IGBT MOSFET電源模塊之間的連接

5.SMPS cct&＃39;s和功率轉換器中的電感和電容終端

...隨著電源電路密度的增加，它成為一個非常有用的診斷工具!

（二）在大的直流電流存在的情況下測量小的交流電流（如電容器紋波）。

          Rogowski coil電流傳感器不能測量電流的直流成分。然而，與CT或霍爾效應裝置不同，它們不包含磁性材料，所以不受直流電流的影響。因此，有可能使用一個小的、靈活的羅哥夫斯基線圈來測量大的直流電流中的小的交流電流，而基于磁性原理的傳感器將是昂貴和龐大的，以防止飽和效應。這款CWT電流探頭的一個常見的應用是測量電容器中的紋波電流，其中主要電流是直流或緩慢的時間變化。

(三）PEM電流探頭的其他應用包括：

1.功率轉換器的開發和診斷

2.測量工頻諧波

3.rf電流

五、羅氏線圈市場故障預防與診斷
