PEM CWT Mini50HF是CWT MiniHF系列的特殊版本。CWT Mini50HF針對更快的開關器件（如SiC）進行了優化，具有50MHz的高頻（-3dB）帶寬和100mm線圈，厚度僅為3.5mm（2kV峰值損壞）。與 CWTMiniHF 系列一樣，它結合了創新的屏蔽 Rogowski 線圈，提供優越的抗干擾能力，不受來自快速局部 dV/dt 瞬變或大 50/60Hz 電壓的干擾，并具有優越的高頻性能。

       CWT 系列是電力電子應用的理想選擇，例如監測半導體開關波形或在電噪聲環境中進行測量。易于使用的薄型、靈活的夾式線圈準確地復制了快速開關電流波形，無論是正弦、準正弦還是脈沖。

一 、英國PEM羅氏線圈cwt電流探頭主要性能參數：

（1）峰值：4A

（2）輸出量：±6.0V（滿量程）

（3）高頻帶寬（-3dB）：50MHz

（4）精度（典型值）：在線圈中心位置可達±0.2％

（5）工作溫度范圍：0℃至+ 40℃（積分器）；–40℃至+ 125℃（線圈+引線）

（6）線圈長度：100mm

（7）線圈絕緣：2kV峰值

（8）線圈線徑：3.5mm

（9）引線長度：1m（可定制長度）

（10）供電：AA電池 或 12V DC電源適配器

二 、英國PEM羅氏線圈示波器柔性探頭主要特征：

（1）可追溯的校準數據（包括證書）

（2）非接觸式測量對被測電路沒有影響

（3）沒有磁性材料意味著線性度＜0.05％讀數

（4） 隔離直流電流，可以測試大直流電流上的小紋波電流

（5）超電流量程不會損壞

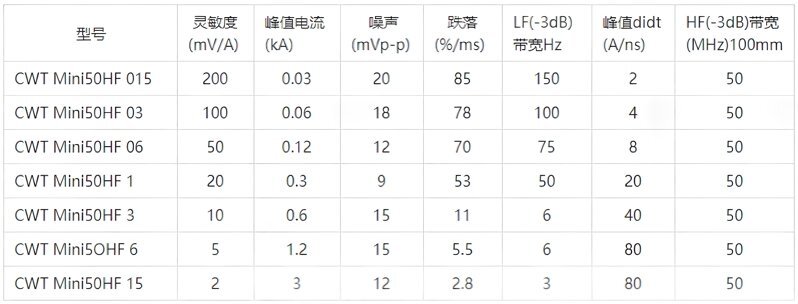

三、性能參數

*1 噪聲 (mVpk-pk) 在低頻帶寬（－３dB）周圍分布

*2 高頻帶寬（Hz） 高頻帶寬取決于套環部分的長度，保持PEM的其他接觸套環的FH數值

四、英國PEM羅氏線圈cwt電流探頭 產品尺寸

五、英國PEM羅氏線圈cwt電流探頭 產品應用

（一）具有截止頻率為50MHz的高頻( -3dB )的CWTMiniHF和現在的新型CWTMini50HF，具有兩個主要的市場優勢:

1、屏蔽(也稱為“屏蔽”) Rogowski線圈

2、優化的高頻(HF)性能

（二）功率半導體的進步意味著這些開關現在能夠:

1、更高的阻斷電壓;

2、更快的開關時間

3、...而且體積更小,在高溫下操作

     CWTMini50HF可用于測量使用這些新的功率半導體技術的功率轉換器中的電流,特別是碳化硅( siC )器件,在存在dV / dt的情況下,需要精準復制10至50ns的上升時間瞬態電壓≥40V / ns。

（三）CWTMini50HF仍然保留了我們的CWT Rogowski coil探頭的所有其他優點Mini50HF跟蹤

1、線圈周圍的細線夾,峰值2kV。3.5毫米;

2、溫度高達+ 125°C

3、幾乎為零的插入阻抗

     CWTMini50HF PEM羅氏線圈為高速功率和功率電子應用中的測量提供了顯著的優勢。
